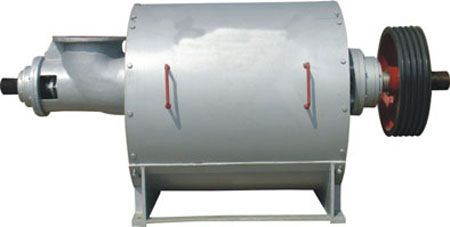

Устройство центробежной сортировачной машины LXS
Главная > Сито для целлюлозно-бумажной массы
Короткое описание:
Следующей операцией при переработке смешанной макулатуры является сортировка массы, которая проводится в два этапа. осуществляется на центробежных сортировочных машинах.
Отличительной особенностью этих машин является неподвижно расположенное в корпусе цилиндрическое сито, внутри которого вращается лопастной ротор различной конструкции.
Несортированная масса подается в центральную часть машины, где она подхватывается лопастями ротора и отбрасывается на внутреннюю поверхность сита. При этом волокна, находящиеся в суспензии в беспорядочном состоянии, равномерно распределяются по поверхности сита, образуя фильтрующий слой. Завихрения массы способствуют разрушению фильтрующего слоя, а скоростной напор, создаваемый лопастями ротора, обеспечивает проталкивание кондиционного волокна через отверстия сита.
Прошедшие через сито наиболее тонкие и эластичные волокна, разбавленные водой до требуемой концентрации, отводятся в бассейн. Неразволокненные пучки волокон вместе с неволокнистыми примесями, образующими фильтрующий слой, под напором поступающей в сортировку массы продвигаются вперед и после отмывки отводятся через патрубок для удаления отходов.
Технические характеристики:
|
Модель |
LXS0.5 |
LXS0.9 |
LXS1.6 |
LXS2.4 |
|
Площадь просеивания, м2 |
0.5 |
0.9 |
1.6 |
2.4 |
|
Производительность, т./сутки |
10-15 |
20-30 |
40-60 |
100-150 |
|
Размер ротора, мм |
Ф324х510 |
Ф455х655 |
Ф610х865 |
Ф718х1130 |
|
Скорость оборотов, об./мин |
750 |
575 |
485 |
450 |
|
Входной диаметр для входа массы, мм |
Ф150 |
Ф200 |
Ф300 |
Ф345 |
|
Диаметр отверстия, мм |
1.2-2.4 | |||
|
Концентрация массы входной, % |
0.8-3.0 | |||
|
Концентрация массы выходной, % |
0.6-1.5 | |||
|
Давление подачи массы, МПа |
1.2-2.4 | |||
|
Далвение выхода массы, МПа |
0.1-0.15 | |||
|
Размер барабана, мм |
Ф340х530 |
Ф475х650 |
Ф640х840 |
Ф747х1065 |
|
Оснащён двигателем, кВт. |
Y160M-6/7.5 |
Y200L-6/22 |
Y250M-6/37 |
Y315S-6/75 |
