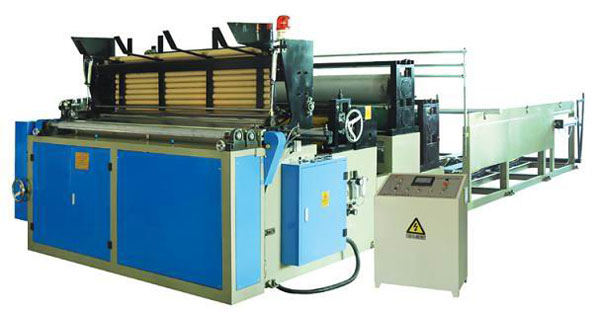

Автоматический перемоточный станок с тиснением и перфорацией QZM
Главная > Крановые электродвигатели
Короткое описание:
Назначение: Перемотка основы туалетной бумаги с перфорацией и тиснением из бумаги-основы.
Конструкция станка позволяет производить намотку лога как на картонную гильзу, так и без нее, при этом заправка бумаги и подача гильзы на намотку осуществляется автоматически. Скорость намотки бумаги - 160 м/мин.
Достигнутая на практике производительность - 12 тн.сутки. 3-х блочная система станка состоит из: блок размотки (1, 2 или 3-тамбурный) со своими коническими вариаторами, которые позволяют регулировать скорость размотки бумаги, не останавливая машину; блок тиснения (может быть один блок тиснения, 2 блока тиснения или 2 блока тиснения + блок клеевой ламинации);
блок намотки (полуавтоматическая, автоматическая с остановками и автоматическая нон-стоп). Блок размотки может быть на одну, две или три бобины основы с возможностью регулировки скоростей различных бобин в процессе размотки.
Обрыв бумаги осуществляется специальным ножом, при этом происходит подклейка последнего слоя и запуск станка.
Возможна установка блоков перфорации, тиснения, а также клеевой или механической ламинации.
Тиснение может быть двух типов: как низкобюджетное четырех-вальное (для распушивания макулатурной основы или получения простого оттиска на целлюлозной основе), так и высокобюджетное двух-вальное для получения любого рисунка на целлюлозной основе.
Валы 2-х вального тиснения имеют диаметр 230-240мм, что позволяет сделать качественный оттиск. На валах меньшего диаметра это практически невозможно.
Рисунок тиснения и прижим тиснильных валов (пневматический или механический) устанавливается под заказ.
При этом блоков тиснения может быть как один, так и два - для каждого слоя свой. После них может стоять блок с клеевой или механической ламинацией.
Возможна установка счетчика метров и листов.
Потребляемая электрическая мощность станка зависит от требований, предъявляемых к конфигурации станка.
Синхронизация работы нескольких перемоточных станков (исключение сброса лога со станка на транспортер, если транспортер занят)
При перемотке основы т/б из макулатуры в окружающую среду попадает большое количество пыли, что соответственно создает неудобства в работе. Для исключения этого, под заказ, на станок устанавливается специальная защита от пыли и аспирация.
Технические характеристики:
|
Модель |
QZM-1575 |
QZM-2000 |
QZM-2200 |
QZM-2400 |
QZM-2800 |
|
Ширина бумаги-основы, мм |
1750 |
1950 |
2150 |
2350 |
2750 |
|
Диаметр бумаги- основа, мм |
1100 (Размер по заказу) |
||||
|
Внутренний диаметр гильзы бумаги-основы |
76.2 (Другие размеры по заказу) |
||||
|
Диаметр готового продукта, мм |
60-150 (Можно регулировать) |
||||
|
Внутренний диаметр гильзы готового продукта,мм |
32-50(Можно регулировать) |
||||
|
Шаг перфорации, мм(расстояние между линиями нанесения перфорации) |
10-15mm(Можно регулировать) |
||||
|
Скорость, м/мин |
0-160 |
||||
|
Установление параметров |
Серсорный экран |
||||
|
Пневматическая система |
3 компрессора, мин. давление 5кг/см 2Па |
||||
|
Движущая сила |
Регулирование скорость микшированием 15кВт |
||||
|
Перематывающая бумагу стойка |
3 стойки |
||||
|
Перадача перематывающей бумаги стойки |
Передача машины переменной скорости |
||||
|
Намоточная установка |
Установка без втулки |
||||
|
Габариты оборудования, мм |
6200X3000X1700 |
||||
|
Вес, кг |
3000 |
||||
